亞太科學教育論壇，第七期，第二冊，文章四(二零零六年十二月) 胡穎舒、吳先球、王珍甯、梁華才 基於音效卡的資料獲取系統在電磁感應實驗教學中的應用
|

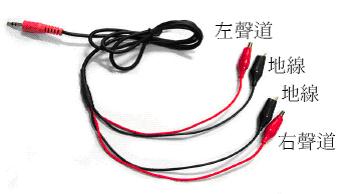

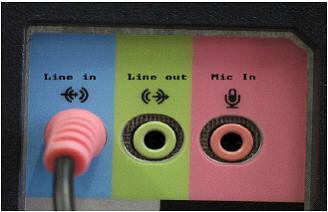

首先需製作一條音效卡連接線（如圖1），用於向音效卡輸入信號。由於音效卡有左右聲道之分，因此可利用音效卡實現兩路信號的同時採集。實驗時，連接線的左/右聲道線和地線與待測量相接，另一端的身歷聲插頭插入電腦背板的聲音輸入介面（Line in）（見圖2）。為免損壞音效卡，輸入電壓不能超過音效卡的承受範圍，即若測量信號的幅值超過1.5V，應先把信號衰減後再接入。
|
|
| 圖(一)音效卡連接線實物 | 圖(二)向音效卡輸入信號 |
同時由於音效卡不提供基準電壓，所以在使用前需要定標。打開電腦的音量控制面板，在“選項”功能表下選“屬性”，再選擇對話方塊上的“錄音”項，並調節“Line in”欄的音量大小，以此調整線路輸入大小。

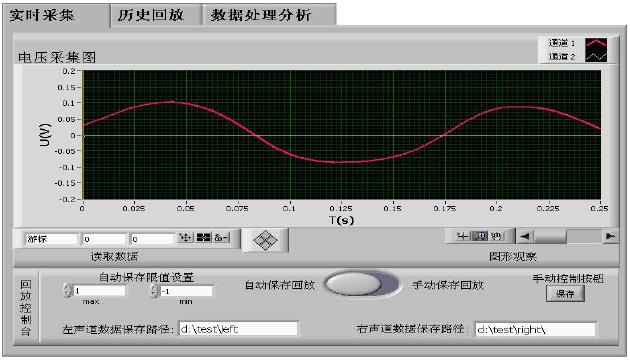

利用LabVIEW編寫資料獲取系統程式。由於LabVIEW採用的是圖形化編程方式，且已提供了音效卡的操作函數，因此程式編寫簡便，易學易用[3]。本系統的用戶介面如圖3所示。系統設有“即時採集”，“歷史重播”，“資料處理分析”三個選項片。對於“即時採集”項，在圖形的顯示區內，用戶可應用左側的“讀取資料”欄，通過移動游標讀出波形上某一點的確切座標值。而右側的圖形觀察欄，則可實現移動X軸捲軸，選擇滑鼠操作模式，縮放圖形的顯示區域等功能，便於用戶觀察波形。下方的“重播控制臺”設有自動保存和手動保存資料兩種模式可供選擇。選擇自動保存模式時，當採集所得資料超過設置的自動保存限值，系統將自動把資料和波形保存到用戶指定的位置。若選擇手動保存模式，則由用戶以控制按鈕來觸發實現保存這一操作。在“歷史重播”選項上，用戶可根據波形名稱，選擇重播觀察任何時刻的歷史資料和波形。而“資料處理分析”項則為用戶提供了一些基本的資料處理功能，如線性擬合，求均值等。
|
圖(三)本系統的用戶介面 |
